寸法表（ＰＣ構造）

　

下水道用プレストレストコンクリート製ボックスカルバート（ＪＳＷＡＳ Ａ１３）登録番号Ｐ６

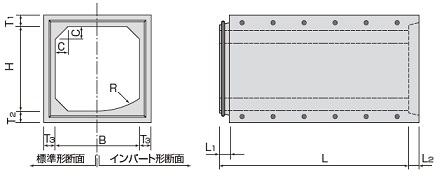

ＤＣＪボックスカルバートの寸法（ＰＣ構造）

（単位 ： ｍｍ）
呼び寸法
Ｂ×Ｈ		 内幅
Ｂ		 内高
Ｈ		 有効長
Ｌ		 厚さ ハンチ
高さ
Ｃ		 インバートの
底部半径
Ｒ		 インバート部
の高さ
ｈ		 ブロック質量
（参考）
（kg/本）
Ｔ１ Ｔ２ Ｔ３ 標準型 インバート型
1800×1200 1800 1200 2000 150 150 150 150 3600 114 5180 5400
1800×1500 1800 1500 2000 150 150 150 150 3600 114 5630 5850
1800×1800 1800 1800 2000 150 150 150 150 3600 114 6080 6300
2000×1500 2000 1500 2000 150 150 150 150 4000 127 5930 6230
2000×1800 2000 1800 2000 150 150 150 150 4000 127 6380 6680
2000×2000 2000 2000 2000 150 150 150 150 4000 127 6680 6980
2200×1800 2200 1800 2000 180 180 180 150 4400 140 8070 8470
2200×2200 2200 2200 2000 180 180 180 150 4400 140 8790 9190
2300×1500 2300 1500 2000 180 180 180 150 4600 146 7710 8160
2300×1800 2300 1800 2000 180 180 180 150 4600 146 8250 8700
2300×2000 2300 2000 2000 180 180 180 150 4600 146 8610 9060
2300×2300 2300 2300 2000 180 180 180 150 4600 146 9150 9600
2400×2000 2400 2000 2000 180 180 180 150 4800 152 8790 9290
2400×2400 2400 2400 2000 180 180 180 150 4800 152 9510 10010
2500×1500 2500 1500 2000 180 180 180 150 5000 159 8070 8620
2500×1800 2500 1800 2000 180 180 180 150 5000 159 8610 9160
2500×2000 2500 2000 2000 180 180 180 150 5000 159 8970 9520
2500×2500 2500 2500 2000 200 200 200 150 5000 159 11030 11570
2800×1500 2800 1500 2000 200 200 200 200 5600 178 9800 10420
2800×2000 2800 2000 2000 200 200 200 200 5600 178 10800 11420
2800×2500 2800 2500 2000 200 200 200 200 5600 178 11800 12420
2800×2800 2800 2800 2000 200 200 200 200 5600 178 12400 13020
3000×1500 3000 1500 2000 250 250 200 200 6000 191 11900 12650
3000×2000 3000 2000 2000 250 250 200 200 6000 191 12900 13650
3000×2500 3000 2500 2000 250 250 200 200 6000 191 13900 14650
3000×3000 3000 3000 2000 250 250 250 200 6000 191 16650 17400
3500×2000 3500 2000 2000 300 300 250 300 7000 222 17900 18740
3500×2500 3500 2500 2000 300 300 250 300 7000 222 19150 19990
4000×2000 4000 2000 1500 300 300 250 300 8000 254 14550 15470
4000×2500 4000 2500 1500 300 300 250 300 8000 254 15490 16410
4500×2000 4500 2000 1000 380 380 300 300 9000 286 13140 13980
4500×2500 4500 2500 1000 380 380 300 300 9000 286 13890 14730
5000×2000 5000 2000 1000 380 380 330 300 10000 318 14500 15590
5000×2500 5000 2500 1000 380 380 330 300 10000 318 15330 16420
(注) １．有効長は、１５００ｍｍまたは１０００ｍｍとすることができます。
２．上表に限らず、中間サイズについても対応できます。
